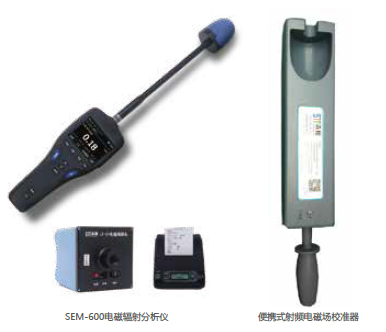

SEM-600電磁輻射分析儀是一款性能強大的用于工頻電磁場監測及射頻電磁場監測的超寬頻電磁輻射分析儀。能夠準確快捷地測量各種復雜的電磁環境，測量探頭覆蓋了從低頻到毫米波頻段，通過配備不同類型的探頭可以測量電場強度、磁場強度（磁感應強度）以及功率密度。主機配射頻電磁場探頭為非選頻式寬帶電磁輻射監測儀，對移動通信基站、廣播電視、雷達等射頻電磁輻射進行監測。主機配工頻電磁場探頭，可對交流輸變電工程、用電設施的工頻電磁場以及車輛、軌道交通的電磁環境進行監測。SEM-600配套提供便攜式射頻電磁場校準器，可快速方便對儀器進行現場校準，確保儀器測量結果準確性及可靠。
l 低頻射頻一體式超寬頻主機
l 根據GB8702-2014標準限值及方法的1Hz～100kHz電磁場曝露安全評估
l 按照GB8702-2014標準頻段劃分的1Hz～100kHz電磁場測量
l 高靈敏度射頻電場探頭，測量下限達到0.2V/m，滿足HJ972-2018標準的非選頻式寬帶電磁輻射分析儀
l 工頻電場及磁場測量值同步監測，快速測量，無需手動切換
l 內置同步環境溫度、相對濕度監測，方便數據分析及溯源
l 方均根值檢波，所有監測數據均為方均根值
l 內置GPS 定位及授時，便于監測過程管理
l 戶外無反光、專用彩色液晶、高透光率顯示屏
l 便攜式射頻電磁場校準器，測量更可靠
l “全流程設計”檢測管理方案
l 實時值、平均值、******值、最小值、統計場強、空間平均、時間曲線、頻譜分析等數據模式
l 大于100萬個（1G閃存）測量數據存儲
l 檢測結果現場藍牙打印功能
l 可無線連接智能手機、PAD等移動終端，手機APP
l 全流程智能管理系統（可選）
l 供電電池滿足14小時以上連續運行使用
l IP55級防護，滿足戶外現場監測要求
l 獲得歐盟CE認證（證書編號：M.2023.206.C81242）
l 通過電磁兼容射頻電磁場輻射抗擾度測試（證書編號：XDdj2018-5252）
產品滿足以下標準：
l《電磁環境控制限值》(GB8702-2014)
l《輻射環境保護管理導則電磁輻射監測儀器和方法》（HJ/T 10.2-1996）
l《交流輸變電工程電磁環境監測方法》（試行）（HJ 681-2013）
l《移動通信基站電磁輻射環境監測方法》（HJ972-2018）
l《工作場所物理因素測量 第3部分：1Hz～100kHz電場和磁場》（GBZ/T189.3-2018）
l《電磁輻射暴露限值和測量方法》（GJB5313A-2017）
l《限制時變電場、磁場和電磁場暴露的導則（300GHz以下）》（ICNIRP1998導則）
l《限制時變電場和磁場暴露的導則（1Hz~100kHz）》（ICNIRP2010導則）
l《用于人體暴露評估的移動通信基站射頻場強、功率密度和比吸收率的測量》（IEC62232-2017）
l《關于人體電磁暴露的直流磁場、1Hz～100kHz交流電場和交流磁場的測量-第一部分：測量?jì)x器的要求》（IEC61786-1-2013）
l《電子、電氣設備周?chē)姶艌?chǎng)(0Hz～300GHz)人體曝露的評估標準》（EN62311-2008）
l《家電及類似器具周?chē)姶艌?chǎng)對人體曝露的評估標準》（EN62233-2008）
常規探頭、計權探頭、選頻探頭多種探可選:

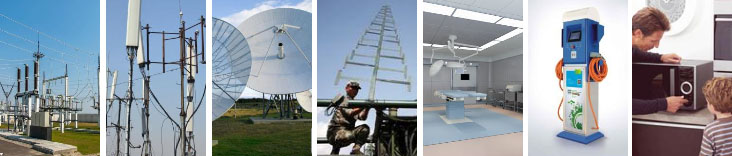

l 交流輸變電工程、配電系統、家用電器、地鐵、高鐵、充電樁等場所工頻電磁場監測；
l 通信基站、雷達、導航臺、衛星地球站、數字微波接收站等的射頻電磁場監測測；
l 長波、中波、短波、超短波等廣播電視發射設施射頻電磁場監測；
l 無線充電設施的電磁輻射監測；
l 高頻感應爐、熱合機、烘干設備、微波爐、微波理療儀、核磁共振等工科醫設備的電磁泄漏；
l 工作場所物理因素電磁曝露職業衛生檢測；
l 電磁環境質量及安全評估；
強光無反射顯示技術
顯示屏采用進口戶外專用高透光技術彩色液晶，現場強光下使用無視覺影響，不會(huì )出現屏眩、白屏現象，屏幕視角可達140度，無視覺死角，方便工程師各季節戶外全天侯使用。
全向測量
全向探頭，對空間角度入射的電磁場均能做出一致的準確響應，并給出總場強值及X-Y-Z三個維度的分量值。
超長工作運行時間
主機為用戶提供了4.2V，6800mAh的超大容量鋰離子電池，連續開機使用時長超過14小時。
滿足HJ972-2018標準
SEM-600電磁輻射分析儀配RF-06射頻電場探頭，進行移動通信基站電磁輻射環境監測，在200kHz~5GHz范圍內頻率響應為≤±1.2dB、動態范圍0.2V/m-680V/m、各向同性≤1dB等方面滿足HJ972-2018標準對非選頻式寬帶電磁輻射監測儀的要求。
滿足HJ681-2013標準
SEM-600電磁輻射分析儀配LF-04D工頻電磁場探頭，進行交流輸變電工程電磁環境監測，工頻電場探頭和工頻磁場探頭合成一體，三維探頭可以同時測量出某一點相互垂直方向（X、Y、Z）的工頻電場和工頻磁場強度分量。探頭和主機之間通過光纖連接，光纖的長度為5m，SEM-600主機和LF-04D探頭均使用電池供電，配套專用的不易受潮的絕緣性能良好的三腳架為探頭支架。LF-04D工頻電磁場探頭監測結果為方均根值讀數。滿足HJ681-2018標準對工頻電場、工頻磁場監測儀器的要求。
滿足GBZ/T189.3-2018標準
SEM-600電磁輻射分析儀配LF-04D工頻電磁場探頭，進行工作場所物理因素的1Hz~100kHz電場和磁場監測。LF-04D探頭頻率范圍1Hz~400kHz，電場量程5mV/m~100kV/m，磁場量程1nT~10mT，響應均方根值的配置三相式感應器。滿足GBZ/T189.3-2018標準對1Hz~100kHz電場和磁場監測儀器的要求。
高濕度環境工頻電場測量解決方案
針對高濕度環境工頻電場測量所面臨的偏差大的問題，通過采用將工頻電磁場探頭水平架設的三腳架的解決方案，在相對濕度≤90%條件下，可保證工頻電場測量誤差小于等于15%。

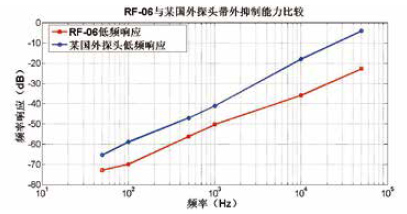

良好的帶外抗干擾能力
射頻探頭增強對100kHz以下低頻信號抑制能力，對工頻信號抑制大于72dB，對日光燈(20kHz-30kHz)干擾抑制大于20dB。

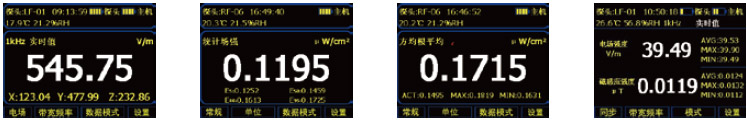

數據信息
我們在儀器中為檢測工程師提供數據信息選擇體驗，包括：
① 輔助信息：GPS定位及授時、環境溫度、相對濕度；
② 數據類型：實時值、******值、最小值、平均值（RMS平均及算術平均可選，平均時間根據需要可調）、空間平均；
③ 數據處理方式：算術平均值、方均根值(RMS值)、統計場強（E5，E50，E80，E95）及相應的算術偏差 (±ΔE)或標準偏差(±σE)。

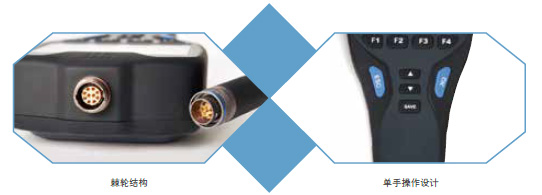

精致的工藝
探頭和主機接插件接口采用棘輪結構，方便安裝且牢固，拒絕晃動；
可更換式鋰離子電池盒模塊，方便更換；
便攜式專用絕緣三腳架，避免濕度對工頻電場測量的影響；
人性化工藝設計，支持單手操作，良好的手感和操作感。

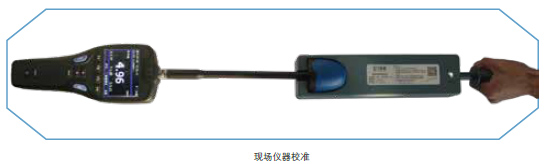

便攜式校準器
為用戶提供現場儀器校準，確保儀器使用在準確有效的狀態。
電磁輻射監測全流程管理
涵蓋監測任務管理、現場檢測、原始記錄、數據傳輸、報告審核及報告出具等，實現對監測任務的管理及監控，滿足輻射環境監管部門對監測工作進行管理及監控的需求。
許可及計量
依照中國《計量法》，只有通過計量器具型式許可的電磁輻射分析儀才能在國內進行生產和銷售，SEM600電磁輻射分析儀獲得過制造計量器具許可證(CMC)（證書編號：京制01140184號01）、計量器具型式批準證書（CPA）（證書編號：2015E269-11），并通過了歐盟CE認證（證書編號：M.2023.206.C81242），以及中國計量科學研究院（證書編號：XDdi2023-00366）、廣東省計量院（證書編號：WWD202102843）、上海計量院（證書編號：2022F33-10-4322638001）等計量機構的計量認證。
存儲功能
大于100萬個數據存儲容量，為用戶提供了未來可能的多種計算可能，同時，不斷推出的后端數據分析管理軟件，可為用戶挖掘數據價值，為獲得更多的數據分析結果提供了強有力的支持。

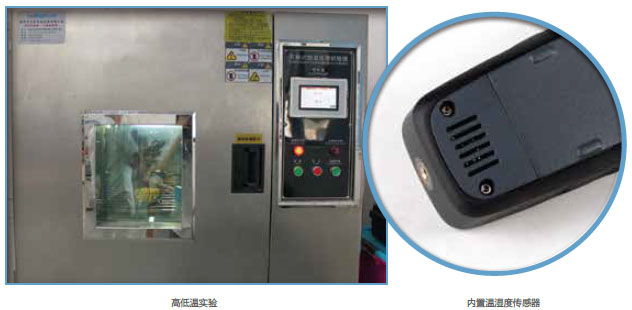

輔助測量功能
溫濕度測量：環境溫度及濕度對監測儀正常測量有影響，監測標準及監測儀器中均給出了適合測量的溫度及濕度條件。因此，在每一個測量事件中，要明確給出溫度及濕度的記錄，幫助用戶將來對數據進行復現比對。
GPS測量：用于監測現場的定位及授時。同步采集定位信息和時間，可以追溯監測的點位及時間，為報告審核和監管提供了技術條件。
環境適應性
工作溫度-10℃～+60℃，工作相對濕度0～95%，多種環境下均能準確測量。IP55級防護（報告編號： S17-E0121），滿足多種環境下的測試需求。
打印功能
打印功能是基于CMA檢測中對數據原始記錄需求而專門打造，檢測工程師在現場可以方便地通過便攜式藍牙打印機直接打印獲取原始數據記錄，打印的原始數據記錄可直接附于檢測報告中，免除了用戶現場原始數據記錄的麻煩。
電磁環境檢測整體解決方案“全流程智能管理系統”創(chuàng )造性將“全流程”管控理念運用到檢測工作各個環節中，從前端的智能電磁輻射分析儀研發到移動互聯網技術、大數據等先進技術應用，一方面解決了原有人工現場檢測存在的檢測效率低、檢測數據準確率低、監測數據造假、現場檢測管理缺失、檢測數據審核任務繁重、檢測報告管理混亂等諸多方面的問題，另一方面增加了監測數據的深度應用能力及多維集成數據的綜合分析能力，為科學決策和實情掌握提供依據。
檢測設備、智能手機客戶端和檢測管理平臺于一體的電磁環境檢測整體解決方案
符合CMA、CNAS質量管理體系要求，強化監測管理質量水平
覆蓋電磁環境檢測工作從任務簽發到提交報告各個流程環節
實現多層級現場動態監測過程監管，保證數據真實可靠及可追溯性
監測任務統一管理和分配，提高管理效率
繪圖模塊輔助工具及后臺比對功能，快速、準確完成現場示意圖繪制
一鍵上傳監測數據并生成檢測報告，后臺及時同步審核
監測數據二次應用深度挖掘功能，為科學決策和實情掌握提供依據。
符合移動互聯網技術發展潮流
全流程智能管理系統應用優勢
全流程智能管理系統解決了現有傳統人工現場檢測存在的各種問題：
| 常規現場檢測 | 全流程智能管理系統 | |
| 任務簽發流程 | ×繁瑣 | ∨簡單快捷 |
| 現場檢測效率 | ×低 | ∨高 |
| 檢測數據準確率 | ×低 | ∨高 |
| 原始記錄規范性 | ×低 | ∨高 |
| 檢測數據真實性 | ×低 | ∨高 |
| 現場檢測管理 | ×無 | ∨有 |
| 檢測數據審核 | ×繁重 | ∨輕松 |
| 檢測報告管理 | ×混亂 | ∨清晰、數字化存檔 |
| 數據深度應用 | ×無 | ∨有 |
全流程智能管理系統檢測業務流程根據現場實地檢測情況分為：檢測任務批量導入→檢測任務的批量下發→檢測任務執行處理→任務現場檢測數據提交→檢測數據復核→檢測報告審核→檢測報告生成及管理。
全流程智能管理系統通過檢測過程清晰有序、全程監控管理，可大限度地保證數據的真實性。
全流程智能管理系統平臺主要功能
l 全流程智能監測系統覆蓋電磁環境檢測工作各個流程環節；
l 應用移動互聯網技術，實現對檢測工作的全流程管理及監控；
l 大幅度提高現場監測工作效率，改善其勞動強度；
l 解決了環境監測數據可追溯性，提高檢測數據可靠性與準確性；
l 監測數據深度應用能力及多維集成數據綜合分析能力；
l 為科學決策和實情掌握提供可靠依據。
顯示 | |
顯示類型 | 彩色液晶，防眩光屏幕 高透光率反射技術，在任何光強環境下使用均無強光反射 無死視角 |
顯示尺寸 | 4.1英寸（320×240分辨率）超大顯示屏 |
更新速率 | 默認1s，最快200ms |
測量 | |
顯示單位 | V/m，kV/m，μW/cm2，W/m2，mW/cm2，mA/m，A/m，nT，μT，mT；根據監測結果單位自動切換：V/m和kV/m，μT和mT |
結果類型 (三維全向) | 實時值, ******值, 最小值, 平均值(方均根平均、算術平均)，******平均值 |
三維分量 (X-Y-Z) | 實時X值, 實時Y值, 實時Z值，總場強值 |
頻率范圍 | 1Hz～300GHz，取決于所選擇探頭的頻率范圍 |
顯示范圍 | 0.001V/m～200.0kV/m, 0.1nT～20.00mT,0.001μW/cm2～100.0mW/cm2, 0.01mA/m～100.00A/m |
時間平均 | 可選平均時間1s~ 24h，間隔1s |
統計場強 | E5，E50，E80，E95 |
采樣間隔 | 200ms |
空間平均類型 | 離散或連續 |
空間平均 | 支持多位置空間平均，最多80個場所的空間平均，存儲每個點的數據及總值 |
數據模式 | 算術平均值、方均根值(RMS值)、統計場強（E5，E50，E80，E95）及相應的算術偏差(±ΔE)或標準偏差(±σE) |
誤差 | 算術偏差(±ΔE)，標準偏差(±σE) |
數據存儲 | 直接測量結果存儲 |
數據打印輸出 | 專用藍牙打印機現場打印 |
探頭互換性 | 主機支持不同探頭互換 |
存儲 | |
物理存儲 | 1G閃存 |
存儲容量 | 數據大于100萬個, 文檔大于10萬個 |
軟件（可選） | |
全流程 智能管理系統 | 支持手機、平板的數據管理及控制平臺，無線互聯，遠程控制，檢測任務管理 功能模塊包括： l 檢測任務優化分配和管理 l 下拉菜單可選檢測綜合信息 l 專業模塊化APP檢測現場示意圖繪制 l 現場拍照直接進入檢測報告 l 專業的檢測報告格式 l 后臺檢測報告審核功能 |
支持手機、平板類型 | 安卓系統，平板尺寸不小于8英寸，手機APP |
輔助測量功能 | |
溫度測量 | 能同步測量環境溫度 范圍：-40 °C～+80 °C 精度：±0.4°C 分辨率：0.04°C |
濕度測量 | 能同步測量環境相對濕度 范圍：0～100% 精度：±3% 分辨率：0.05% |
GPS定位 | 測量數據：經度、緯度、時間 |
參照坐標系：WGS-84 | |
授時精度：30μs | |
位置精確性：<2.5米 | |
更新速率：1s | |
打印功能 | 主機內置打印功能模塊，便攜打印機 |
針式打印長久保存 | |
打印密度：5點/毫米，127dpi，打印速度：5.5mm/s | |
數據接口：藍牙 | |
打印頭使用壽命：150萬行 | |
通用說明 | |
防護等級 | IP55 |
電磁兼容 | 通過射頻場感應的傳導騷擾抗擾度（GB/T17626.6-2008）X級， 射頻電磁場輻射抗擾度試驗(GB/T17626.3-2006)3級試驗 |
電池 | 內置大容量可充電鋰電池, 4.2V，6800mAh, |
工作時長 | 大于14小時 |
充電時長 | 小于8小時 |
電量顯示 | 主界面圖標顯示 |
通信接口 | 光纖（LF系列探頭）、USB（PC）、藍牙（打印機、手機） |
工作溫度 存儲溫度 | -10 °C～+60 °C -30 °C～+85 °C |
工作濕度 | 相對濕度0~ 95%，無冷凝 |
尺寸 (高x寬x厚) | 272mm×103mm×43mm |
重量 | 550 g |
低頻電磁場探頭LF-01D | ||
類型 | 電場 | 磁場 |
頻率范圍 | 1Hz~100kHz | 1Hz~100kHz |
傳感器類型 | 三軸掃描的電容極板 | 三軸掃描的線圈 |
場強量程 | 0.01V/m~100kV/m | 1nT~10mT |
******過載 | 200kV/m | 20mT |
頻響誤差 | ≤±0.4dB（典型值） | ≤±0.4dB（典型值） |
線性誤差 | ≤±0.3dB（典型值） | ≤±0.3dB（典型值） |
各向同性 | ≤0.4dB（典型值） | ≤0.4dB（典型值） |
擴展不確定度 | ±0.7 dB | |
數據處理方式 | FFT計算 | |
測量結果 | 頻譜及場強值 | |
諧波測量 | 支持工頻及其12次諧波測量 | |
計權（曝露比） | 支持GB8702限值計權，曝露比 | |
PC端軟件 | 提供PC端軟件，方便使用及集成開發 | |
充電 | TYPE-C接口，充電時長≤3.5小時，可連接移動電源進行充電 | |
探頭運行時長 | ≥10小時（標稱值） | |
電池容量 | 3.7 V/9000mAh | |
充電器 | 輸入AC 200-240V~ 0.6A 50Hz，輸出DC 5V 3A/9V 2.22A | |
工作溫度 | -10℃～+50℃ | |
工作濕度 | ≤95%RH，無冷凝 | |
防塵放水 | IP52級 | |
重量 尺寸？ | 620g | |
尺寸（長×寬×高） | 88mm x 88mm x 108mm | |
輸出方式 | 光纖、藍牙 | |
推薦校準周期 | 12個月 | |
標準配置 | 5m光纖，充電器，出廠校準證書 | |
低頻電磁場探頭LF-04D | ||
類型 | 電場 | 磁場 |
頻率范圍 | 1Hz~400kHz | 1Hz~400kHz |
傳感器類型 | 三軸掃描的電容極板 | 三軸掃描的線圈 |
場強量程 | 0.01V/m~100kV/m | 1nT~10mT |
******過載 | 200kV/m | 20mT |
頻響誤差 | ≤±0.4dB（典型值） | ≤±0.4dB（典型值） |
線性誤差 | ≤±0.3dB（典型值） | ≤±0.3dB（典型值） |
各向同性 | ≤0.4dB（典型值） | ≤0.4dB（典型值） |
擴展不確定度 | ±0.7 dB | |
數據處理方式 | FFT計算 | |
測量結果 | 頻譜及場強值 | |
諧波測量 | 支持工頻及其12次諧波測量 | |
限值計權 | 支持GB8702限值計權，曝露比 | |
PC端軟件 | 提供PC端軟件，方便使用及集成開發 | |
充電 | TYPE-C接口，≤3.5小時，可連接移動電源進行充電 | |
探頭運行時長 | ≥10小時（標稱值） | |
電池容量 | 3.7 V/9000mAh | |
充電器 | 輸入AC 200-240V~ 0.6A 50Hz，輸出DC 5V 3A/9V 2.22A | |
工作溫度 | -10℃～+50℃ | |
工作濕度 | ≤95%RH，無冷凝 | |
防塵放水 | IP52級 | |
重量 尺寸？ | 620g | |
尺寸（長×寬×高） | 88mm x 88mm x 108mm | |
輸出方式 | 光纖、藍牙 | |
推薦校準周期 | 12個月 | |
標準配置 | 5m光纖，充電器，出廠校準證書 | |
射頻電場探頭RF-06 | |
頻率范圍 | 100kHz~6GHz |
量程 | 0.2V/m~680V/m 1.1×10-4W/m2 ~1227W/m2 |
動態范圍 | 70dB，下檢出限1.1×10-4W/m2（0.2V/m） 上檢出限1227W/m2(680V/m) |
******過載 | 850V/m 192mW/cm2 |
峰值損壞電平 | >8kV/m |
傳感器類型 | 三軸全向，電場，偶極子 |
檢波方式 | 方均根值（RMS）檢波 |
監測結果 | 方均根值（RMS） |
輸出模式 | 三個獨立軸向方均根值檢波 |
典型頻響 | -2.8dB@100kHz ±1.2dB（200kHz～5GHz） ±2.8dB（5GHz～6GHz） |
分辨率 | 0.01 V/m |
線性度 | ±0.5dB |
各向同性 | ±0.8dB（100kHz~5GHz） ±1dB（5GHz~6GHz） 包含主機在內的整套監測系統各向同性 |
******誤差 | ≤±3dB |
溫度響應 | ±1dB，@-5℃~+50℃，相對于23℃ |
工作溫度 | -10℃~+60℃ |
存儲溫度 | -40℃~+85℃ |
工作濕度 | 0~95%RH @ ≤+40℃ |
尺寸 | 335mm x Φ59mm |
重量 | 85g |
測量應用 | 中短波廣播、FM廣播、移動通信基站、雷達測量 |
射頻電場探頭RF-18 | |
頻率范圍 | 300MHz~18GHz |
量程 | 0.6V/m~800V/m |
動態范圍 | 62 dB |
******過載 | 1200V/m |
傳感器類型 | 三軸全向，電場，偶極子 |
檢波方式 | 方均根值（RMS）檢波 |
輸出模式 | 三個獨立軸向方均根值檢波 |
典型頻響 | ±1.5dB（700MHz~4.2GHz） ±2.8dB(4.2GHz~12GHz) 其他頻段≤±3dB |
******誤差 | ≤±3dB |
分辨率 | 0.01V/m |
線性度 | ±0.8dB（2V/m~400V/m） |
各向同性 | ±0.8dB（≤4.2GHz） ±1.5dB（＞4.2GHz） 包含主機在內的整套監測系統各向同性 |
工作溫度 | -10℃~+60℃ |
存儲溫度 | -40℃~+85℃ |
工作濕度 | 0～95%RH@≤+40°C |
尺寸 | 335mm x Φ59mm |
重量 | 85g |
測量應用 | 移動通信基站、雷達測量 |
射頻電場探頭RF-40 | |
頻率范圍 | 200MHz~40GHz |
量程 | 0.8V/m~800V/m |
動態范圍 | 60 dB |
******過載 | 1200V/m |
傳感器類型 | 三軸全向，電場，偶極子 |
檢波方式 | 方均根值（RMS）檢波 |
輸出模式 | 三個獨立軸向方均根值檢波 |
典型頻響 | ±3dB(300MHz-18GHz) ±4dB（其他頻段） |
分辨率 | 0.01V/m |
線性度 | ±1dB（2V/m~400V/m） |
各向同性 | ±0.8dB（≤4.2GHz ） ±1.5dB（＞4.2GHz ） |
工作溫度 | -10℃~+60℃ |
存儲溫度 | -40℃~+85℃ |
工作濕度 | 0～95%RH@≤+40°C |
尺寸 | 335mm x Φ59mm |
重量 | 85g |
測量應用 | 移動通信基站、雷達測量 |
射頻電場探頭RF-60 | |
頻率范圍 | 200MHz~60GHz |
量程 | 0.8V/m~800V/m |
動態范圍 | 60dB |
******過載 | 1200V/m |
傳感器類型 | 三軸全向，電場，偶極子 |
檢波方式 | 方均根值（RMS）檢波 |
輸出模式 | 三個獨立軸向方均根值檢波 |
典型頻響 | ±3dB(300MHz~18GHz) ±4dB（其他頻段） |
分辨率 | 0.01V/m |
線性度 | ±1dB（2V/m~400V/m） |
各向同性 | ±0.8dB（≤4.2GHz ） ±1.5dB（4.2GHz~40GHz） ±2dB（＞40GHz） |
工作溫度 | -10℃~+60℃ |
存儲溫度 | -40℃~+85℃ |
工作濕度 | 0～95%RH@≤+40°C |
尺寸 | 335mm x Φ59mm |
重量 | 85g |
測量應用 | 移動通信基站、雷達測量 |
中短波磁場探頭HF-30 | |
頻率范圍 | 100kHz~30MHz |
量程 | 0.015A/m~16A/m |
傳感器類型 | 三軸全向，磁場，線圈 |
檢波方式 | 方均根值（RMS）檢波 |
監測結果 | 方均根值（RMS） |
輸出模式 | 三個獨立的軸向方均根值檢波 |
各向同性 | ±0.8dB |
線性誤差 | ±0.8dB |
典型頻響 | ±1.5dB（500kHz~25MHz） 其他頻段≤±3dB |
分辨率 | 0.001A/m |
動態范圍 | 60dB |
******過載 | 32A/m, 38W/cm2 |
******誤差 | ≤±3dB |
溫度范圍運行 | -10℃~+60℃ |
儲藏 | -40℃~+85℃ |
濕度 | 5～95%RH@≤25°C |
尺寸 | 340mm x Φ84mm |
測量應用 | 中波發射臺、短波發射臺磁場測量 |
射頻磁場探頭HF-01 | |
頻率范圍 | 300kHz~1GHz |
量程 | 0.013A/m~10A/m |
動態范圍 | 57dB |
******過載 | 18A/m連續波，180A/m脈沖波 |
傳感器類型 | 三軸正交全向，磁場線圈，檢波二極管 |
檢波方式 | 方均根值（RMS）檢波 |
輸出模式 | 三個獨立軸向方均根值檢波 |
典型頻響 | ±3dB |
分辨率 | 1mA/m |
線性度 | ±1.5dB（0.05A/m~1A/m） |
各向同性 | ±1dB 包含主機在內的整套監測系統各向同性 |
工作溫度 | -10℃~+60℃ |
存儲溫度 | -40℃~+85℃ |
工作濕度 | 0～95%RH@≤+40°C |
尺寸 | 335mm x Φ66mm |
重量 | 95g |
測量應用 | 廣播、電視測量 |
型號 | 描述 |
SEM-600 | 主機，充電器，USB數據線，操作手冊，專用軟包 |
可選探頭 | |
LF-04D | 全向電磁場，1Hz~400kHz，FFT，含5m光纖，充電器，原廠校準證書 |
LF-01D | 全向電磁場，1Hz~100kHz，FFT，含5m光纖，充電器，原廠校準證書 |
RF-06 | 全向電場，100kHz~6GHz，原廠校準證書 |
RF-18 | 全向電場，300MHz~18GHz，原廠校準證書 |
RF-40 | 全向電場，200MHz~40GHz，原廠校準證書 |
RF-60 | 全向電場，200MHz~60GHz，原廠校準證書 |
HF-30 | 全向磁場，300kHz~30MHz，原廠校準證書 |
HF-01 | 全向磁場，300kHz~1GHz，原廠校準證書 |
可選配件 | |
主機備用電池 | |
全流程智能管理系統 | |
移動終端（手機，pad） | |
藍牙打印機 | |
PC數據軟件 | |
1.6m三腳架 | |
STT-CAL-RF | 射頻電磁場校準器 |
STT-CAL-LF(E) | 工頻電場校準系統 |
STT-CAL-LF(H) | 工頻電場校準系統 |
案例一：用于移動通信基站電磁輻射環境測量
測量使用儀器：SEM600主機，RF-06射頻電場探頭
一、監測依據
依據《移動通信基站電磁輻射環境監測方法》（試行）（環發【2007】114號）進行。
二、監測條件
1、環境條件
監測時的環境條件應符合儀器的使用環境條件，建議在無雨、無雪的天氣條件下監測。
2、測量?jì)x器
測量?jì)x器分為非選頻式寬帶輻射測量?jì)x和選頻式輻射測量?jì)x。一般情況下使用非選頻式寬帶輻射測量?jì)x，當基站周?chē)h(huán)境監測數值超過8μW/cm2時，則采用選頻式輻射測量?jì)x，對被測基站的工作頻率進行選頻監測。
測量?jì)x器工作性能應滿足《移動通信基站電磁輻射環境監測方法》（環發【2007】114號）的要求，儀器應定期校準。
3、 監測人員
現場監測工作應有二名以上持證監測人員才能進行。
4、監測時間
在移動通信基站正常工作時間養進行監測，建議在8：00—20：00時段進行。
三、監測方法
1、監測參數
電場強度或功率密度。
2、監測布點
（1）一般原則
（2）不同架設方式的布點原則
a、基站位于建筑物樓頂上時
樓內最高層應盡量布設監測點，并盡量選取天線正下方房間進行監測。通常選擇窗口內及室中央兩點。
基站50米內保護目標均應布點，按照距離、高度、敏感程度確定應入戶監測的建筑物，平房方便入戶則入，不方便可以不入戶監測。
樓頂平臺如果是公共活勱場所，則必項在樓頂公眾可活動范圍內布設監測點位。如果不是公眾經?；顒?dòng)場所，是否布設監測點位視實際情況而定。
b、基站位于空曠地帶的落地塔上
通常選取天線主射方向，從塔基開始，每隔5米選點監測，至少測至30米。如基站建設在難以到達的山坡、草叢、樹林等區域時，可僅在公眾可以到達的范圍內布點。
c、室內監測點位的布設原則
在室內監測時，一般選取陽臺窗口內、不同朝向房間的窗口內及各房間內。在窗口（陽臺）位置監測，探頭（天線）尖端應在窗框（陽臺）界面以?xún)?，在房間內監測，點位應與使用中的家用電器、燈具等設備之間距離不少于1m。
3、 監測點監測時間和讀數
（1）監測時間
每次監測時間不小于15秒，并讀取穩定狀態下癿******值。若監測讀數起伏較大時，適當延長監測時間。
（2）讀數
每個監測點位取5次讀數，取平均值做為該點位的監測結果編入檢測報告中。
4、 記錄
（1）基站信息的記錄
記錄移動通信基站名稱、站號、建設單位、地理位置（詳細地址及經緯度）、移動通信基站類型、發射頻率范圍、天線離地高度、鋼塔桅類型（鋼塔架、拉線塔、單管塔等）等參數。
（2）監測條件的記錄
記錄環境溫度、相對濕度，記錄監測時間、監測人員、測量?jì)x器。
（3）現場情況和監測結果的記錄 記錄基站所在地區、街道、門牉號和建筑物名稱不樓層，繪制監測點位示意圖，標注被測天線和其他電磁發射源的位置，記錄周邊建筑物名稱與樓層（或平房），記錄基站天線標識情況，記錄天線（或基站所在建筑物）與周邊建筑物的距離。
記錄監測點位具體名稱和監測數據。
使用選頻式輻射測量?jì)x時，建議保存頻譜分布圖。
（4）記錄應注意的問題
監測地址現場記錄并核實。
基站架設情況及周邊環境需如實記錄。
四、異常數據判定及處理
1、異常數據判定
樓頂平臺或室外監測結果高于6μW/cm2、室內監測結果高于2μW/cm2時應進行異常數據分析。
2、異常數據處理
（1）當室外和樓頂平臺監測結果高亍6μW/cm2，如果該點位為公眾活勱區，則應使用選頻式輻射測量?jì)x進行分析測量。監測結果為選頻監測數據。
（2）當室外和樓頂平臺監測結果高于6μW/cm2，如果該點位不是公眾活勱區，可不采用該監測點位數據，另選監測點位進行監測。
（3）室內監測結果異常高一般是受家用電器、節能燈等的影響，應關閉后再進行監測。
（4）在高壓線、配電線附近監測時，一定要選取不受工頻電磁場影響的點位，排除工頻電磁場對監測數值的影響。
（5）任何監測點位監測結果高于8μW/cm2，必項進行選頻監測，確定對應項目的電磁輻射影響。
如有技術方面的問題請與我們聯系。
Copyright 2003 北京森馥科技股份有限公司 京ICP備05027221號-1 森馥科技客戶服務熱線 400-668-6776
品與解決方案-10034681665.jpg)
驗室標準-10034638188.jpg)
與技術支持-10034753497.jpg)
于森馥-10441766010.jpg)
